Modul DWDM 40CH
Modul DWDM 40CH 1.Pemultipleksan pembahagian panjang gelombang padat (DWDM) ialah teknologi pemultipleksan pembahagian panjang gelombang (WDM) yang mengembangkan kapasiti penghantaran rangkaian gentian optik sedia ada. Menjimatkan banyak sumber gentian dalam aplikasi penghantaran jarak jauh. Terdapat dua jenis utama DWDM...
1.Dense wavelength division multiplexing (DWDM) ialah teknologi wavelength division multiplexing (WDM) yang mengembangkan kapasiti penghantaran rangkaian gentian optik sedia ada. Menjimatkan banyak sumber gentian dalam aplikasi penghantaran jarak jauh. Terdapat dua jenis utama sistem DWDM pada masa ini: sistem DWDM pasif dan sistem DWDM aktif.
2. Komponen aktif seperti penguat gentian dan pemampas penyebaran tidak digunakan dalam sistem DWDM pasif. Jarak penghantaran sistem ini akan dihadkan oleh kuasa penghantaran modul optik, tetapi ia mempunyai kelebihan kapasiti saluran tinggi dan digunakan terutamanya dalam rangkaian kawasan metropolitan dan rangkaian berkelajuan tinggi. kapasiti saluran dalam talian penghantaran berkelajuan tinggi.
3. DWDM Aktif ialah sistem yang merangkumi transponder yang melakukan penukaran optik-elektrik-optik (OEO). Di samping itu, terdapat berbilang penguat gentian dop erbium (EDFA) dalam sistem untuk memastikan hujung penerima boleh menerima isyarat optik berkualiti tinggi, tetapi bilangan penguat gentian doped erbium (EDFA) akan dipengaruhi oleh jenis gentian. , bilangan saluran panjang gelombang, Kadar penghantaran, nisbah isyarat-ke-bunyi (OSNR) dan faktor lain.
| item | Unit | Parameter | |||
| Jarak Saluran | GHz | 100 | 200 | ||
| Julat Panjang Gelombang | Nm | Saluran ITU C-atau-L-band 186.6 hingga 196.1THz | |||
| Pusat Saluran | nm | ITU | |||
| Saluran | Bab | 4 | 8 | 4 | 8 |
| Jalur laluan | Nm | ±0.125 | ±0.125 | ||
| riak | Db | Kurang daripada atau sama dengan 0.5 | |||
| Kehilangan Sisipan Saluran | Db | 2.0 | 3.0 | 2.0 | 3.0 |
| Kehilangan Sisipan Ekspres Pilihan | Db | 1.8 | 2.8 | 1.8 | 2.8 |
| Pengasingan（saluran bersebelahan） | Db | Lebih besar daripada atau sama dengan 30 | |||
| Pengasingan（saluran bukan bersebelahan) | Db | Lebih besar daripada atau sama dengan 50 | |||
| Kehilangan Bergantung Polarisasi | Db | Kurang daripada atau sama dengan 0.2 | |||
| Penyebaran Mod Polarisasi | Ps | Kurang daripada atau sama dengan 0.2 | |||
| Directivity | Db | Lebih besar daripada atau sama dengan 50 | |||
| Kerugian Pulangan | Db | Lebih besar daripada atau sama dengan 45 | |||
| Pengendalian Kuasa Optik | Mw | Kurang daripada atau sama dengan 500 | |||
| Suhu Operasi | ijazah | -40~+85 | |||
| Suhu Penyimpanan | ijazah | -40~+85 | |||
| Jenis gentian | NA | SMF-28e+ | |||
| Dimensi pakej（L*W*H） | Mm | 100*80*10（ABS)atau lain-lain | |||
| Jarak Saluran | Saluran No. | taip | Saluran Pertama | Jenis gentian | Panjang gentian | Jenis penyambung |
| 100GHz | 4 | Mux | CH21 | Serat kosong | 1m | tanpa |
| 200GHz | 8 | Demux | ... | 900um | 2m | LC/APC |
| 16 | CH34 | 2.0mm | Adat | LC/UPC | ||
| N | ... | 3.0mm | SC/APC | |||
| Adat | CH60 | SC/UPC | ||||
| Adat |
Kehilangan sisipan optik yang rendah
Mux/Demux empat atau lapan panjang gelombang
Penyambung SC atau LC untuk antara muka yang mudah
Teknologi pemultipleksan bahagian panjang gelombang pasif yang boleh dipercayai
Boleh skala untuk rangkaian cincin
Reka bentuk modular berprofil rendah
Sesuai dengan casis pelekap rak 1RU 19".
ISO9001:2015, RoHS, CE Compliant
Kehilangan sisipan yang rendah
Pengasingan tinggi
Teachnic pengeluaran matang
1.40-Saluran DWDM Mux Demux Diversified Ports.
C21-Port saluran C60 boleh digunakan untuk penghantaran data DWDM rangkaian ITU, port 1310nm boleh digunakan untuk menghantar data 10G/40G/100G/400G tradisional. Port MON boleh digunakan untuk pemantauan prestasi gentian.
2. Perkhidmatan pemultipleksan hibrid berbilang kadar.
Boleh merealisasikan 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET dan perkhidmatan video tempatan
gabungan fleksibel, telus kepada pemultipleksan dan menaik taraf mana-mana kadar dan mana-mana perniagaan.
3. Pengemaskinian dan pengembangan gentian.
Port pengembangan dan port 1310nm boleh menambah saluran tambahan dengan lancar untuk meningkatkan kapasiti.
4.Aplikasi web DWDM
Mux Demux bersambung dengan lancar dengan pengulang, muxponder, penguat dan produk WDM pihak ketiga untuk membentuk penyelesaian tersuai CWDM berkapasiti tinggi berkos rendah dan berkecekapan tinggi.

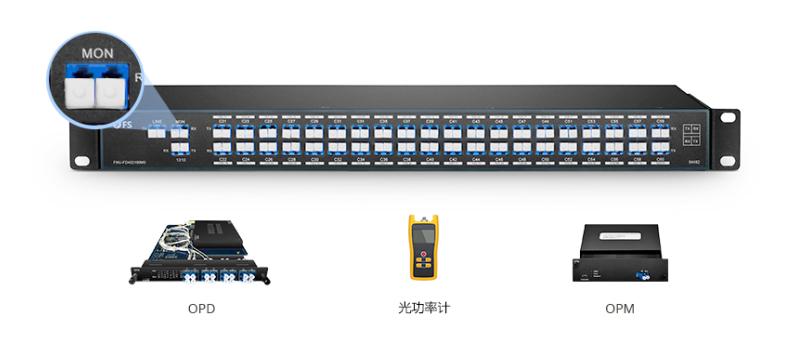

5. Port pemantauan - pemantauan fleksibel, penyelesaian masalah
Biasanya pemisahan 1% (2%, 3%, 5% boleh disesuaikan) menyediakan kaedah pemantauan yang fleksibel, yang boleh menguji kuasa, panjang gelombang dan OSNR isyarat optik tanpa mengganggu perkhidmatan.
.ISO
ROHS
CE
