Pemisah PLC Mini 1x128

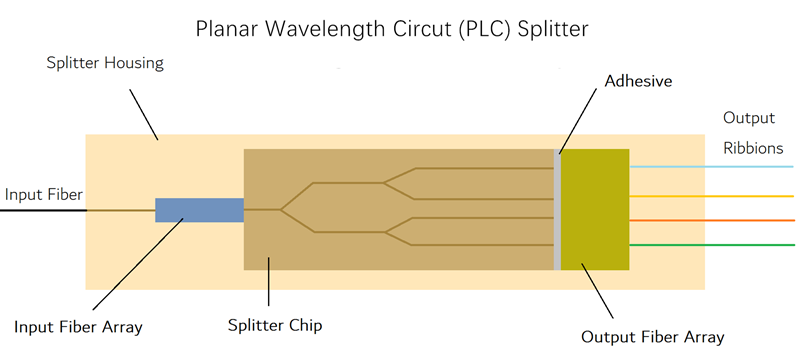

Pemisah PLC Mini 1x128 ialah sejenis produk perkongsian kuasa optik yang dibuat dengan menggunakan teknologi pandu gelombang optik planar berdasarkan bahan substrat kuarza.

Hantar pertanyaan

Pemisah PLC Mini 1x128

Pembahagi nisbah yang berbeza mungkin berprestasi berbeza dalam rangkaian, yang mempengaruhi reka bentuk nisbah pemisahan dalam rangkaian FTTH. Secara keseluruhan, konfigurasi dengan seni bina nisbah pemisahan 1xN akan lebih kerap digunakan untuk rangkaian FTTH dan rangkaian PON lain.

Dengan pertumbuhan pesat FTTx di seluruh dunia, keperluan untuk konfigurasi split yang lebih besar dalam rangkaian telah meningkat untuk memberi perkhidmatan kepada pelanggan massa.

Pembahagi optik jenis mini OPTICO dengan konfigurasi pemisahan 1x128 adalah sedikit lebih rumit daripada konfigurasi pemisahan 1x4. Peranti ini mempunyai satu terminal input dan seratus dua puluh lapan terminal output. Fungsinya adalah untuk memisahkan satu pancaran cahaya kejadian daripada kabel gentian input individu kepada berbilang rasuk dan menghantarnya melalui seratus dua puluh lapan kabel gentian output individu.

Parameter	1x2	1x4	1x8	1x16	1x32	1x64	1x128
Panjang Gelombang Operasi (nm)	1260~1650
Jenis Gentian	G657A atau seperti yang disesuaikan
Kehilangan Sisipan Biasa (dB)	3.8	7.1	10.4	13.7	17.0	20.3	24.5
Keseragaman Kehilangan (Maks)	0.5	0.5	1.0	1.4	1.6	2.0	2.6
PDL (Maks)	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Kerugian Pulangan (dB)	Lebih besar daripada atau sama dengan 55
Directivity (dB)	Lebih besar daripada atau sama dengan 55
Kehilangan Bergantung Panjang Gelombang (dB)	Kurang daripada atau sama dengan 0.3
Suhu Operasi (darjah)	-40~+85

Kelebihan

Konfigurasi 1x128, memisahkan satu isyarat input secara sama rata kepada 128 port output
Panjang gelombang operasi yang luas 1260~1650nm
Kehilangan sisipan Kurang daripada atau sama dengan 24.5, lebih tinggi daripada piawaian antarabangsa
Kerugian pulangan Lebih besar daripada atau sama dengan 55dB, lebih tinggi daripada piawaian antarabangsa
Berkenaan untuk suhu melampau dari -40 darjah hingga +85 darjah

Aplikasi

Pembahagi OPTICO PLC mempunyai pelbagai konfigurasi pemisahan (1×N atau M×N) yang digunakan secara meluas dalam rangkaian PON.

Salah satu senario pembahagi yang paling biasa digunakan ialah rangkaian FTTH. Seni bina FTTH biasa termasuk Terminal Talian Optik (OLT) di pejabat pusat, Unit Rangkaian Optik (ONU) di hujung pengguna dan Rangkaian Pengedaran Optik (ODN) antara OLT dan ONU.
